การถอด/ติดตั้งคอยล์สปริงด้านหลัง [เบรกหลัง (จานดิสก์เบรก)]

id0214c8127300

ข้อควรระวัง

•  การปฏิบัติขั้นตอนต่อไปนี้โดยไม่ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกก่อน อาจทำให้วงจรเปิดในชุดสายไฟได้หากชุดสายไฟถูกดึงโดยไม่ตั้งใจ ก่อนที่จะทำการปฏิบัติงานในขั้นตอนต่อไปนี้ ให้ปลดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง (ด้านเพลา) และยึดไว้ในตำแหน่งที่เหมาะสมซึ่งจะไม่ถูกดึงโดยไม่ตั้งใจขณะทำการซ่อมบำรุง

หมายเหตุ

•  แม้จะเปลี่ยนคอยล์สปริงด้านหลังเฉพาะทางด้านซ้ายหรือขวาก็ตาม ให้ถอดโบลท์ยึดส่วนล่างของโช้คอัพหลังทั้งด้านซ้ายและขวาออกก่อนเพื่อให้สามารถลดระดับด้านหลังของเพลาคานรับแรงบิดลงได้ เพื่อให้แน่ใจว่ามีช่องว่างสำหรับคอยล์สปริงด้านหลัง

1.  ถอดเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลัง ออกจากส่วนประกอบของดุมล้อ

am2zzw00008242

2.  ถอดชุดสายไฟเซ็นเซอร์ตรวจจับความเร็วล้อ ABS ด้านหลังออกจากตัวยึดและวางไว้ด้านข้าง

3.  ปลดก้านต่อเซ็นเซอร์ปรับระดับอัตโนมัติ (รุ่นที่มีระบบปรับระดับไฟหน้าอัตโนมัติ)

am2zzw00008235

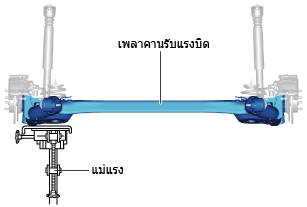

4.  รองรับเพลาคานรับแรงบิดโดยใช้แม่แรง

คำเตือน

•  ถ้าเพลาคานรับแรงบิดหล่นลงมาระหว่างการถอด/ติดตั้ง อาจทำให้บุคคลได้รับบาดเจ็บสาหัสหรือเสียชีวิตได้ หรือรถยนต์อาจได้รับความเสียหาย ให้ใช้แม่แรงเสมอเมื่อถอด/ติดตั้งเพลาคานรับแรงบิดและตรวจสอบว่ามีการรองรับที่มั่นคงปลอดภัยแล้ว

am2zzw00008243

5.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

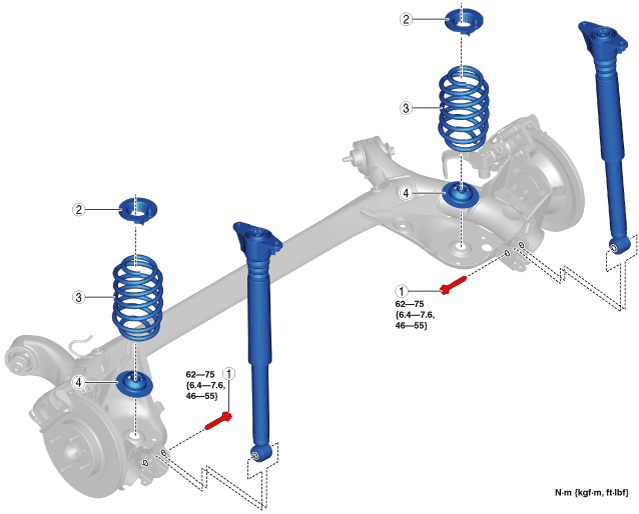

am2zzw00008244

1	โบลท์ (ส่วนล่างของโช้คอัพหลัง)
2	บ่ารองสปริงส่วนบน
3	คอยล์สปริงด้านหลัง (ดู หมายเหตุการติดตั้งคอยล์สปริงด้านหลัง)
4	บ่ารองสปริงส่วนล่าง

หมายเหตุการติดตั้งคอยล์สปริงด้านหลัง

1.  ติดตั้งคอยล์สปริงด้านหลังโดยให้เครื่องหมายชี้ไปทางด้านล่างรถยนต์

am2zzw00008120

2.  ติดตั้งคอยล์สปริงด้านหลังโดยให้ส่วนปลายของคอยล์สปริงประกบอยู่กับแหวนกันหลุดของบ่ารองสปริงส่วนบน

am2zzw00008121

3.  ติดตั้งสลักยึดบ่ารองสปริงส่วนบนลงในรูกำหนดตำแหน่งทางด้านตัวถังรถ
